HOME | 강종특성 | 403(410)
일반적 특성
마르텐사이트계의 기본 강종으로 300계 대비 내식성 및 자성 측면에서는 열위하나 경화열처리로 강도 확보 가능
기계적 성질
| 강종 | 열처리(℃) | 강도(N/㎟) | EL.(%) | RA(%) | 경도(HB) | 충격치(J/㎠) | |
|---|---|---|---|---|---|---|---|
| 인장 | 항복 | ||||||
| 403 | QT | 520↑ | 390↑ | 25↑ | 55↑ | 170↑ | 147↑ |
| 410 | 540↑ | 345↑ | 20↑ | 55↑ | 159↑ | 98↑ | |
열처리 방법
| 강종 | Annealing | Quenching | Tempering |
|---|---|---|---|
| 403, 410 | 800~900℃, 노냉 | 850~1000℃, 유냉 | 700~750℃, 수냉 |
물리적 성질
| 강종 | 비중 | 비열 (0-100℃) |
열팽창계수 (20-100℃) |
열전도도 (100℃) |
기계가공성 (1212 대비) |
|---|---|---|---|---|---|
| 403, 410 | 7.8 g/㎤ | 460 J/kg K | 9.9 ㎛/m K | 24.9 W/m K | 55% |

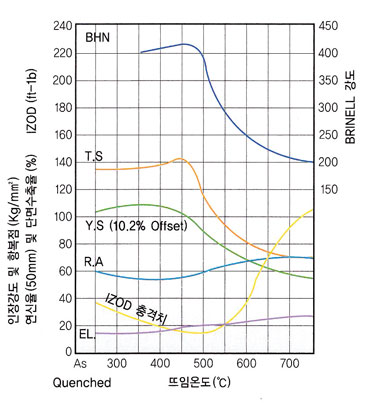

기계적성질
용도
- 발전 터빈 부품 : Bucket, Blade
- Pump 부품 Shaft, Valve
- 석유화학 장치 부품
- Fastener
