HOME | 강종특성 | 고강도 Shaft (431/440)
일반적 특성
경화열처리에 의해서 높은 강도와 인성을 얻을 수있는 마르텐사이트계로 고강도 Shaft, 금형 및 Bearing 관련 부품으로 주로 사용
기계적 성질
| 강종 | 열처리(℃) | 강도(N/㎟) | EL.(%) | RA(%) | 경도(HB) | 충격치(J/㎠) | |
|---|---|---|---|---|---|---|---|
| 인장 | 항복 | ||||||
| 431 | QT | 780↑ | 590↑ | 15↑ | 40↑ | HB 229↑ | 39 |
| 440C | - | - | - | - | HRc 58↑ | - | |
열처리 방법
| 강종 | Annealing | Quenching | Tempering |
|---|---|---|---|
| 431 | 800~900℃, 노냉 | 820~980℃, 유냉 | 600~750℃, 수냉 |
| 440 | 800~920℃, 노냉 | 1010~1070℃, 유냉 | 100~180℃, 공냉 |
물리적 성질
| 강종 | 비중 | 비열 (0-100℃) |
열팽창계수 (20-100℃) |
열전도도 (100℃) |
기계가공성 (1212 대비) |
|---|---|---|---|---|---|
| 431 | 7.8 g/㎤ | 460 J/kg K | 10.1 ㎛/m K | 20.2 W/m K | 45% |
| 440 | 7.8 g/㎤ | 460 J/kg K | 10.3 ㎛/m K | 24.2 W/m K | 40% |

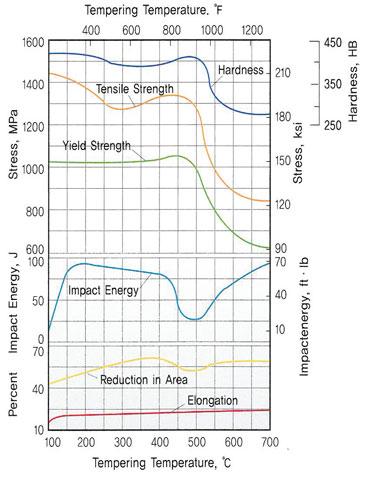

기계적성질(431)
용도

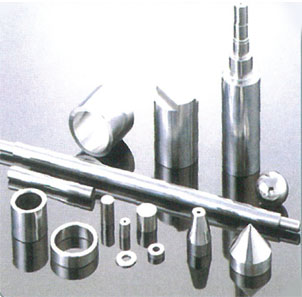

<고강도 내식 Shaft 부품>
- Bearing, Bush, Sleeve 등
