HOME | 강종특성 | 402J2
일반적 특성
내식성 보다는 고강도를 요구하는 고강도 Shaft 및 금형 등으로 주로 사용
기계적 성질
| 강종 | 열처리(℃) | 강도(N/㎟) | EL.(%) | RA(%) | 경도(HB) | 충격치(J/㎠) | |
|---|---|---|---|---|---|---|---|
| 인장 | 항복 | ||||||
| 420J2 | QT | 740↑ | 540↑ | 12↑ | 40↑ | 29↑ | 217↑ |
열처리 방법
| 강종 | Annealing | Quenching | Tempering |
|---|---|---|---|
| 420J2 | 800~900℃, 노냉 | 820~980℃, 유냉 | 600~750℃, 수냉 |
물리적 성질
| 강종 | 비중 | 비열 (0-100℃) |
열팽창계수 (20-100℃) |
열전도도 (100℃) |
기계가공성 (1212 대비) |
|---|---|---|---|---|---|
| 420J2 | 7.75 g/㎤ | 0.46 J/kg K | 10.3 ㎛/m K | 23.8 W/m K | 40% |

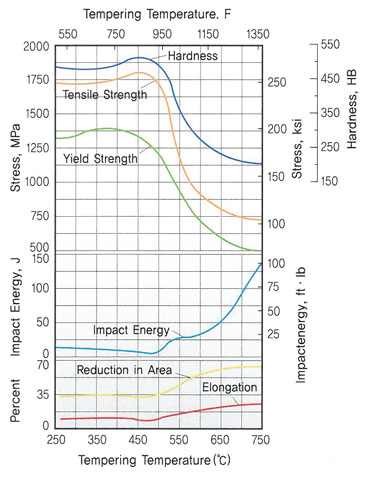

기계적성질
용도
<사출성형 금형>

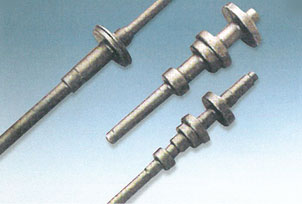

<고강도 샤프트>
